各種産業装置のご紹介
産業装置

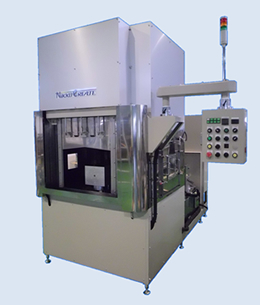

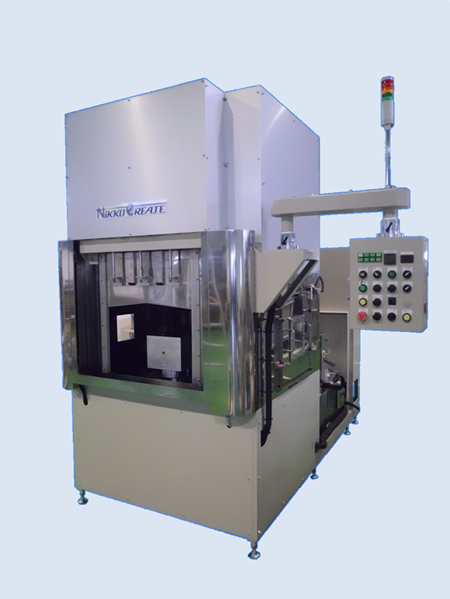

ロボターゲット洗浄機（RTW） 洗浄機タイプ ： 狙い洗浄式
ノズル制御（ＸＹＺ）による高清浄度の洗浄が可能。
ワーク360°回転割出し90°反転による６面洗浄（オプション）。
中央穴狙い、エアブローノズルにより必要な洗浄度を確保します。
治具の交換とプログラム変更により多種部品に対応します。
| ■装置寸法 | W1300 × L2620 × H2460 |
| ■本体重量 | 2.5ｔ |
| ■タンク容量 | 250ℓ |
| ■洗浄対象ワーク | エンジン部品： ブロック・ヘッド等の油穴、内部洗浄 ミッション部品の油穴、内部洗浄 油圧部品 |
| ■ワーク寸法 | W300 × L400 × H250 |

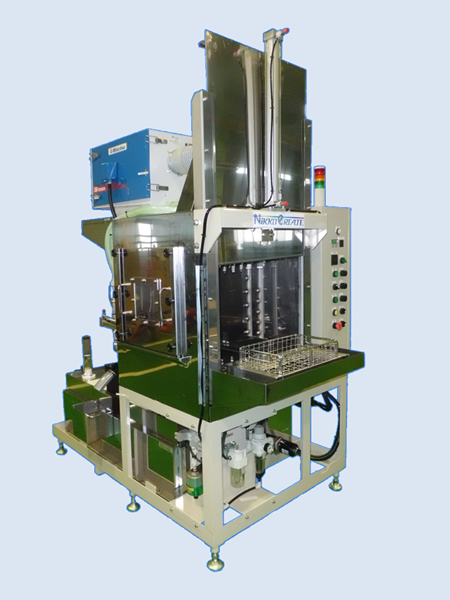

ニッコースマート洗浄機（NSW） 洗浄機タイプ ： 標準機
タンク別置きにより清掃性を良くして液の清浄度を保てます。
両サイドノズルの接近性を良くして洗浄度、乾燥度を向上しています。
手前でワークをセット出来るので作業性が向上します。
汎用性に優れ、小さいワークから大きなワークまでシリーズ化して幅広く対応します。
| ■装置寸法 | W930 × L1730 × H2010 |
| ■本体重量 | 0.5ｔ |
| ■タンク容量 | 300ℓ |
| ■洗浄対象ワーク | 一般加工部品 |
| ■ワーク寸法 | W350 × L200 × H300 |
車輌向けシリンダーブロック洗浄機 洗浄機タイプ ： チェーン搬送式
大流量によるジャケット内部の洗浄をします。
反転機構によりジャケット内部の液残りを減少させます。
| ■装置寸法 | W3910 × L5180 × H3100 |
| ■本体重量 | 4.5ｔ |
| ■タンク容量 | 1,800ℓ |
| ■洗浄対象ワーク | シリンダーブロック |
| ■ワーク寸法 | W404 × L788 × H384 |

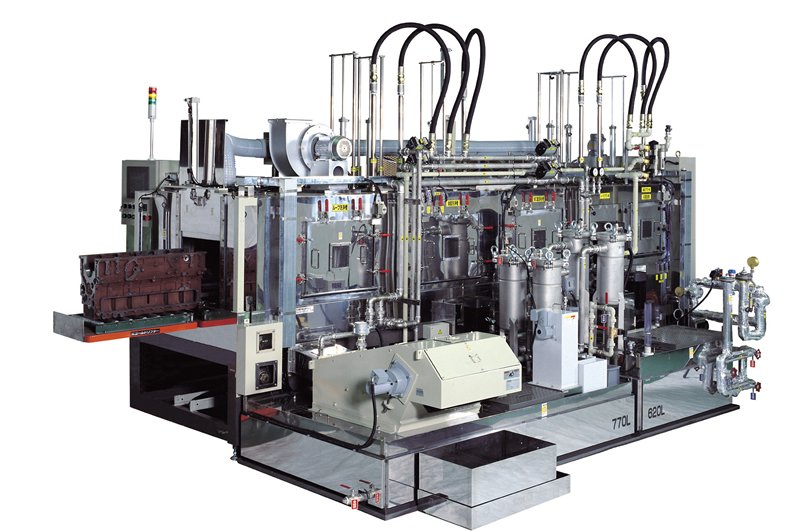

建機向けシリンダーブロック洗浄機 洗浄機タイプ ： チェーン搬送式
チェーンを使用しタクト送り搬送します。ノズル上下機構により効率よく洗浄、乾燥出来ます。反転機構によりジャケット内部の液残りを減少させます。
| ■装置寸法 | W3910 × L5180 × H3100 |
| ■本体重量 | 4.5ｔ |
| ■タンク容量 | 1,800ℓ |
| ■洗浄対象ワーク | シリンダーブロック |
| ■ワーク寸法 | W404 × L788 × H384 |
車輌向けシリンダーブロック洗浄機 洗浄機タイプ ： チェーン搬送式
洗浄２工程、エアブロー１工程、ブロー１工程の４工程を自動で行います。
ノズル上下、左右揺動機構を持ち、厳しい清浄度条件をクリアしています。
| ■装置寸法 | W5760 ×L4940 × H2560 |
| ■本体重量 | 2.5ｔ |
| ■タンク容量 | 1,080ℓ |
| ■洗浄対象ワーク | シリンダーブロック |
| ■ワーク寸法 | W580 × L430 × H372 |
車輌向けシリンダーブロック洗浄機 洗浄機タイプ ： インデックス式 前後揺動式
ラップ工程後の粗洗浄・仕上げ洗浄に適した構成を実現しています。
自動搬送装置を含め、コンパクトに構成されています。
| 粗洗浄 | |
| ■装置寸法 | W1400 ×L2835 × H2310 |
| ■本体重量 | 0.5ｔ |
| ■タンク容量 | 1,000リットル |
| 仕上げ洗浄 | |
| ■装置寸法 | W2835 ×L3200 × H2310 |
| ■本体重量 | 2.5ｔ |
| ■タンク容量 | 1,300ℓ |
| ■洗浄対象ワーク | ファイナルギヤキット （ﾋﾟﾆｵﾝ、ﾘﾝｸﾞｷﾞﾔ） |
| ■ワーク寸法 | W200 × L200 × H250 |
車輌向けクランクシャフト洗浄機 洗浄機タイプ ： パレット搬送式
スプレー圧力10MPaで洗浄します。
搬入口の搬送装置により全自動で搬入出します。
| ■装置寸法 | W3925 ×L5000 × H2900 |
| ■本体重量 | 3.0ｔ |
| ■タンク容量 | 1,000ℓ |
| ■洗浄対象ワーク | クランクシャフト |
| ■ワーク寸法 | Φ240 × L940 |

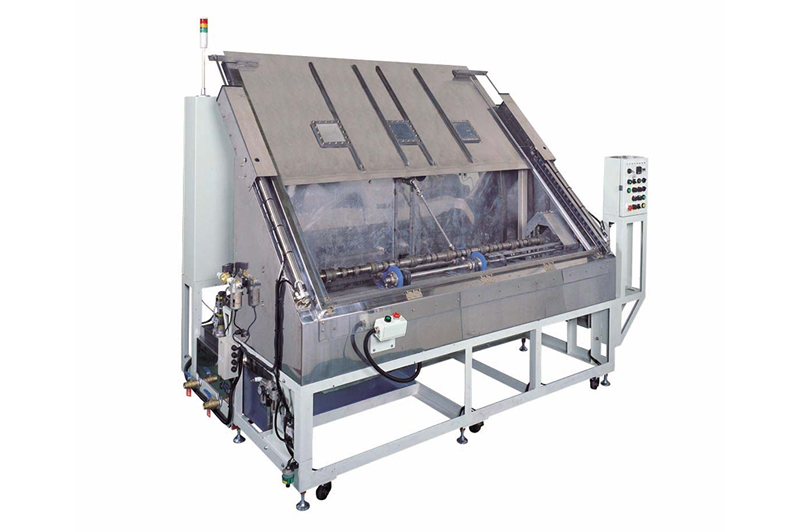

建機向けカムシャフト洗浄機 洗浄機タイプ ： 高圧スプレー式
ローラーの上にカムシャフトを置き回転させながら、レールに乗ったノズルが左右端を行き来します。
ノズルの移動距離が調節可能。洗浄時間の変更が可能なため、サイクルタイムと洗浄度によってニーズに合った洗浄が可能です。丸棒ワーク対応万能型。
| ■装置寸法 | W2400 ×L1800 × H2000 |
| ■本体重量 | 1.5ｔ |
| ■タンク容量 | 400ℓ |
| ■洗浄対象ワーク | カムシャフト |
| ■ワーク寸法 | Φ160 × L1600 |
車輌向け部品脱脂洗浄機 洗浄機タイプ ： パレット搬送式
洗浄、乾燥工程後に温水洗浄をして洗剤を洗い流します。
熱風乾燥をして冷却エアブローをする事で、完全乾燥を実現しています。
| ■装置寸法 | W2200 ×L4000 × H2600 |
| ■本体重量 | 5.0ｔ |
| ■タンク容量 | 洗浄タンク830ℓ 湯洗タンク520ℓ |
| ■洗浄対象ワーク | CVT部品 |
| ■ワーク寸法 | W400 × L300 × H120 |
車輌向けブレーキディスク洗浄機 洗浄機タイプ ： チェーン搬送式
非常にコンパクトな作りになっております。
0.6分毎に対象物を洗浄します。
| ■装置寸法 | W1670 ×L1900 × H2170 |
| ■本体重量 | 0.8ｔ |
| ■タンク容量 | 280ℓ |
| ■洗浄対象ワーク | ブレーキドラム |
| ■ワーク寸法 | Φ160 × H52 |
NC洗浄機 洗浄機タイプ ： ＮＣ制御式
高精度の穴狙い洗浄・乾燥を対象物に合わせて自由に設定出来ます。
高圧、大流量で洗浄出来ます。
| ■装置寸法 | W3500 ×L5300 × H3400 |
| ■本体重量 | 3.0ｔ |
| ■タンク容量 | 1,020ℓ |
| ■洗浄対象ワーク | 油圧機器部品 |
| ■ワーク寸法 | Φ478 × H304 |

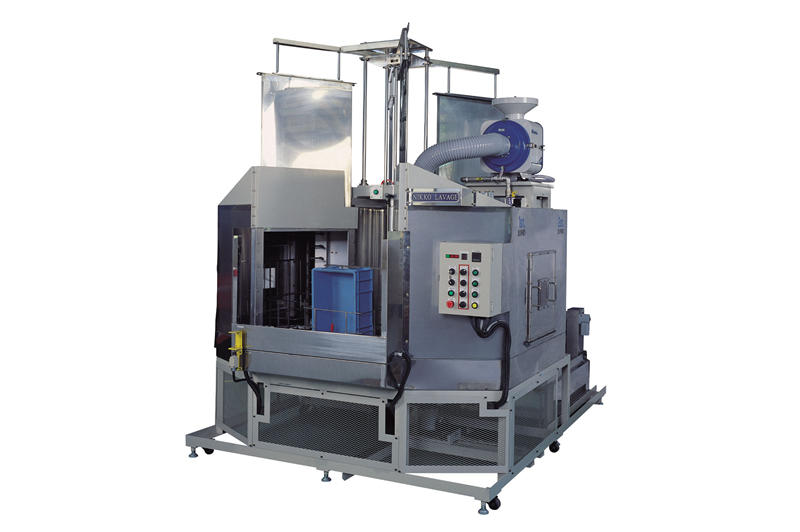

ポリ容器洗浄機 洗浄機タイプ ： インデックス式
槽内で対象物を回転しながら、洗浄、乾燥を効率よく行います。
大きさの違う対象物に対応可能です。
| ■装置寸法 | W2200 ×L3200 × H2930 |
| ■本体重量 | 1.5ｔ |
| ■タンク容量 | 630ℓ |
| ■洗浄対象ワーク | ポリ容器 |
| ■ワーク寸法 | W440 × L670 × H250 |
振動バリ取り洗浄機 洗浄機タイプ ： 振動式
鋼球を使用して、手が届かない内部のバリを除去します。
バリ取り後に粗洗浄を行います。
| ■装置寸法 | W2200 ×L2000 × H3350 |
| ■本体重量 | 2.5ｔ |
| ■タンク容量 | 450ℓ |
| ■洗浄対象ワーク | 油圧バルブボディ |
| ■ワーク寸法 | W159 × L130 × H44 |
高圧スプレー洗浄機 洗浄機タイプ ： 高圧スプレー式
油穴を密閉洗浄します。ワークを回転させ内径、タップ穴、外観を洗浄・エアブローします。
２段階によるフィルター装置により、清浄度の高い洗浄が可能です。
| ■装置寸法 | W2000 ×L3600 × H2000 |
| ■本体重量 | 2.0ｔ |
| ■タンク容量 | 750ℓ |
| ■洗浄対象ワーク | 油圧機器部品 |
| ■ワーク寸法 | Φ350 × Ｈ250 |
回転式部品洗浄機 洗浄機タイプ ： テーブル回転式
テーブルを回転しながら対象物を洗浄します。
多種多様な部品を洗浄、乾燥出来ます。
| ■装置寸法 | W1400 ×L1500 × H1100 |
| ■本体重量 | 0.3ｔ |
| ■タンク容量 | 180ℓ |
| ■洗浄対象ワーク | 加工部品 |
| ■ワーク寸法 | Φ600 × Ｈ300 |

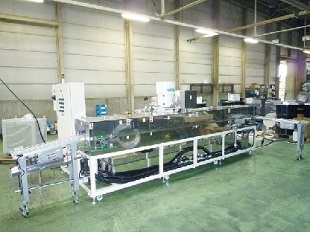

チェーン搬送式
コンベアへワークを乗せるだけ
| ■装置寸法 | W4500 ×L1750 × H1860 |
| ■洗浄物最大寸法 | W150 ×L150 × H50 |
| ■洗浄物最大重量 | 1kg×20個 |
| ■シャワーポンプ能力 | 0.3MPa 200L/min |
| ■コンベア送り速度 | 4.5m/min（IVT制御可変） |
| ■洗浄液タンク容量 | 約1000L |
| ■洗浄液温設定範囲 | 常温～60℃ |
| ■電源 | 3相200V 125A |
真空超音式
真空超音波洗浄で精密洗浄
| ■装置寸法 | W4500 × L1920 × H2500 |
| ■洗浄バスケット内寸法 | W520 × L360 × H310 |
| ■洗浄物最大重量 | 20kg |
| ■超音波 | 1200W 28kHz×2槽 |
| ■再生処理量 | 60L/h |
| ■洗浄液タンク容量 | 約500L |
| ■電源 | 3相200V 120A |
| ■エアー源 | 0.5MPa以上 |
超音波蒸気式
洗浄から乾燥まで自動洗浄
| ■装置寸法 | W2500 × L920 × H2750 |
| ■洗浄バスケット内寸法 | W450 × L200 × H200 |
| ■洗浄物最大重量 | 15kg |
| ■超音波 | 600W 28kHz |
| ■洗浄液タンク容量 | 超音波槽/55L 蒸気槽/30L |
| ■蒸気槽液温設定範囲 | 常温～90℃ |
| ■電源 | 3相200V 25A |
| ■エアー源 | 0.45MPa以上 |
超音波洗浄機
・超音波の強/弱発振を選択可能
・浮上油の再付着防止（オプションにより）
・接液部オールステンレスで優れた耐久性
| ■項目/タイプ | 炭素水素系 / 水系 |
| ■シリーズ | CS200 |
| ■型式 | CS201-001 |
| ■装置寸法 | W450 × L560 × H811 |
| ■洗浄槽寸法 | W350 × L320 × H245 |
| ■超音波 | 38kHz 480W（強） 240W（弱） |
| ■温度設定範囲 | 常温～70℃（水系の場合） |
| ■仕様 | ろ過フィルタ・オイルスキマー・オーバーフロー槽 |
| ■電源 | 3相200V 25A |
卓上超音波洗浄機
・小型でも強力超音波発振
・シンプルで簡単操作
| ■項目/タイプ | 炭素水素系 / 水系 |
| ■シリーズ | CS210 |
| ■型式 | CS2230 |
| ■装置寸法 | W568 × L365 × H353 |
| ■洗浄槽寸法 | W502 x L299 x H200 |
| ■超音波 | 38KHz 450W |
| ■オプション | インサートトレイ |
| ■温度設定範囲 | 常温～50℃（水系の場合） |
| ■電源 | 3相200V 25A |
揺動バブリング洗浄機
・揺動・バブリングパワーで強力な洗浄力
・豊富なオプション対応
| ■項目/タイプ | 炭素水素系 / 水系 |
| ■シリーズ | CS100 |
| ■型式 | CS109-001 |
| ■装置寸法 | W683 xL653 x H1417 |
| ■洗浄開口寸法 | W410 xL375 |
| ■洗浄物最大重量 | 15kg |
| ■洗浄槽容量 | 約80ℓ |
| ■オプション | 自動扉・超音波・ろ過フィルタ・シグナルタワー |
回転乾燥機
・熱源を必要とせず省エネ化
・エアサスにより免振設置を実現
| ■項目/タイプ | 炭素水素系 / 水系 |
| ■型式 | FS110 |
| ■装置寸法 | W673 x L1020 x H1155 |
| ■バスケット寸法 | φ390 × H150 |
| ■乾燥物最大重量 | 15kg |
| ■回転数 | 550～900rpm |
| ■オプション | 自動扉・シグナルタワー |
シャワー洗浄機
・ターンテーブルによりワーク全体をムラ無く洗浄
・低圧、大流量シャワーでワークを優しく洗浄
| ■項目/タイプ | 水系 |
| ■シリーズ | CS300 |
| ■型式 | CS301 |
| ■装置寸法 | W960 × L840 × H1195 |
| ■洗浄物最大寸法 | φ600 × H380 |
| ■シャワーポンプ | 0.3MPa × 250L/min |
| ■洗浄槽容量 | 80L |
| ■温度設定範囲 | 常温～80℃ |
| ■オプション | サブタンク・オイルスキマー・ろ過フィルター |
浮上油除去装置
・コンパクトで取付け簡単
・シンプル構造で楽々メンテ
| ■項目/タイプ | 水系 |
| ■シリーズ | Kシリーズ/Eシリーズ |
| ■型式 | K1N30他各種 |
| ■装置寸法 | W120 × L100 × H190 |
| ■ベルト幅 | 40 |
| ■ベルト全周 | 700/1000/1200/1500 |
| ■オプション | 油水分離タンク・タイマー |
一槽式真空超音波洗浄乾燥機
・真空超音波で細部まで洗浄可能
・洗浄剤の蒸留再生機能内蔵
・蒸気加熱と槽内減圧により完全乾燥
| ■項目/タイプ | 炭化水素系 |
| ■型式 | VCS432 |
| ■装置寸法 | W2000 × L1500 × H1950 |
| ■バスケット寸法 | W400 × L300 × H200 |
| ■洗浄物最大重量 | 10kg |
| ■超音波 | 28kHz 1200W |
| ■洗浄槽容量 | 300L |
| ■再生処理量 | 最大100L/h |
回転洗浄乾燥機
「仕様詳細については別途お打合せ」・洗浄剤と液流による強力洗浄
・熱源を必要としない脱水乾燥
・別途、蒸留再生機接続可能
| ■項目/タイプ | 炭化水素系 |
| ■型式 | GS110 |
| ■装置寸法 | W958 × L2118 × H2042 |
| ■バスケット寸法 | φ470 × H200 |
| ■洗浄物最大重量 | 20kg |
| ■回転数 | 40～60rpm（洗浄） 360～600rpm（乾燥） |
| ■オプション | シグナルタワー・熱風発生器 |
超音波蒸気洗浄機
・洗浄から乾燥まで可能
・洗浄剤を簡易的に蒸留再生
| ■項目/タイプ | 溶剤系 |
| ■型式 | CS601 |
| ■装置寸法 | W905 x L626 x H1370 |
| ■バスケット寸法 | W2200 x L200 x H120 |
| ■超音波 | 250W × 28KHz |
| ■蒸気槽液温設定範囲 | 40～90℃ |
| ■洗浄槽容量 | 14L（超音波） 10L（蒸気） |
蒸留再生機
・空冷式でチラー不要
・様々な洗浄剤に対応可能
| ■項目/タイプ | 溶剤系 / 炭化水素系 |
| ■シリーズ | URS / RD |
| ■型式 | RD200 |
| ■装置寸法 | W660 xL860 xH1554 |
| ■再生処理量 | 最大12L/h / 最大20L/h |
| ■最大投入量 | 自動注入 |
| ■消耗品 | 水分吸着フィルター |

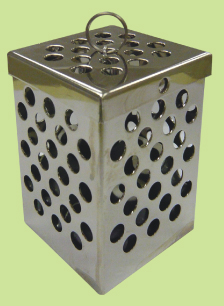

セラパワー200スーパー
・夏場の腐敗臭を工場内からシャットアウト
・タンクに吊るすだけ、効果は半永久的
・水溶性液の寿命を延ばしコストダウンに貢献
・電気は一切不要、ランニングコストはゼロ
| ■用途 | 水溶性切削油、水溶性洗浄液、ワイヤーカット放電加工液、水溶性研削油、水溶性作動油、水及びその他水溶性液全般 |
| ■使い方 | 機械のクーラントタンク内い吊るし下げるだけ。200Lタンクに1個が標準使用。 |
| ■仕様 | ステンレス製の容器の中に最も優れた遠赤外線を放射するセラミックスが12個内蔵されたものです。 |
| ■装置寸法 | W55 × L55 × H75 |
